脚踏板成型机设备

脚踏板成型机设备设备结构概述

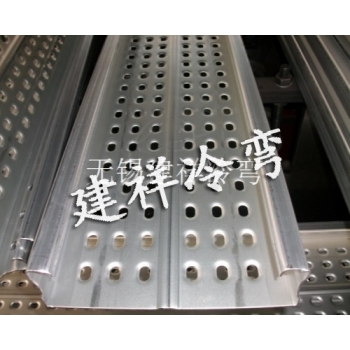

本生产线可生产各种船用脚踏板等产品。

设备结构概述

本生产线可生产船用脚踏板、不同规格通过更换冲模完成，辊弯机采用组合可调式，一套轧辊完成所有规格桥架产品，规格变化通过调整成型机开挡和轧辊完成。

设备性能成型工艺

开卷→整平→夹送、冲孔→成型→定尺、切断→收料

1、可根据生产需要轧制个带钢宽度100mm-500mm多种规格的。

2、在线冲孔时生产速度：5～10米/分钟。

3、成型设备连续成型速度时：10～15米/分钟。

4、板材料厚：2-5mm。

5、材质要求：低炭钢、镀锌带钢卷。

6、生产线分自动和手动两种操作方式，可实现联动和分段运转作业。

设备主要组成

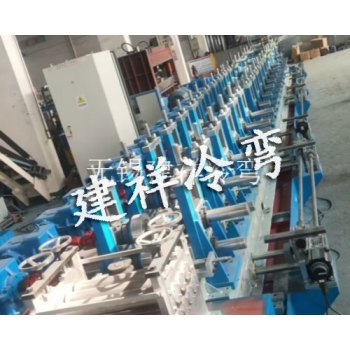

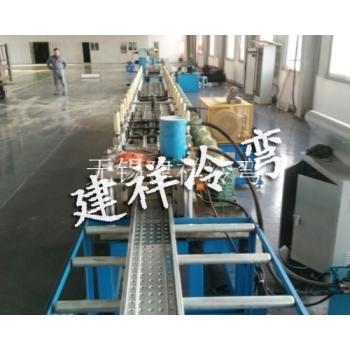

全套设备由开卷机、ML-900整平机、伺服送料装置、JF21-200B冲床、冲模、导向机架、成型主机、定尺切断、收料台和电器控制等部件组成。

我公司生产的设备有以下几个优点：

1、设备控制为PLC控制，在正常生产时设制多重安全保护。

2、床身为钢板焊接件。并作回火处理，消除内应力、避免机身的变形。

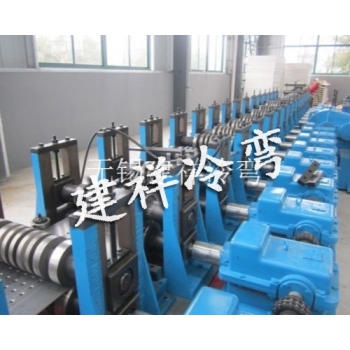

3、成型机架为铸铁结构，并经回火处理。强性高，使用寿命长。

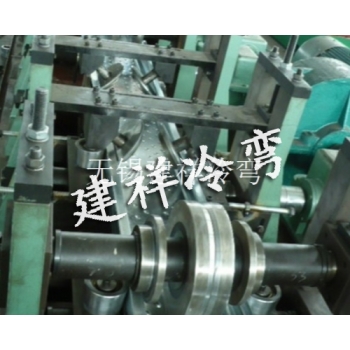

4、轧辊轴的材料为40Cr，并经调质处理，硬度为HB280。

5、成型模具的材料为GCr15,淬火处理，硬度：HRC56-62℃。

6、传动结构为齿轮箱传动。每一个成型机架都有一个齿轮箱，可保证设备超时间，高强度运行，并且使用寿命长。
